引言：污水处理设施的腐蚀困境与防护挑战
在市政污水处理厂、工业废水处理站、化工企业污水收集系统等场景中，污水池作为**构筑物长期承受着复杂介质的侵蚀。这些介质往往混合了高浓度硫酸盐、氯离子、微生物代谢酸及工业废液，对混凝土结构形成***腐蚀威胁。
传统防腐方案在污水池应用中普遍面临三大困境：防护寿命短——环氧涂层在潮湿环境中2-3年即出现鼓泡脱落，需频繁停产维修；结构渗透失效——基层未经处理导致涂层附着力不足，酸碱介质从界面渗透造成大面积剥离；复杂工况适应性差——变形缝、阴阳角等关键部位因应力集中加速开裂，形成渗漏通道。某火电厂脱硫废水池的实测数据显示，普通防腐涂层在31%硫酸环境中的有效防护期*为18-36个月，维修成本占初始投资的60%以上，且每次停产检修造成的间接损失超过50万元。
针对这些行业痛点，改性聚氯乙烯（HFVC）防腐体系通过"基层渗透改性 + 结构修补一体化 + 高屏蔽涂层"的三层防护架构，将防护寿命延长至15年以上。该体系的**价值在于：从混凝土内部20mm深度实现结构级强化，消除涂层脱落的根源；采用柔韧性树脂体系适应基层微变形，避免应力开裂；构建玻璃态屏蔽层阻断酸碱离子渗透路径，实现长周期免维护运行。
一、技术体系：三层防护架构的协同机制
污水池防腐涂料体系的防护寿命取决于基层处理、结构修补与表面涂层的系统协同。艾米微晶HFVC防腐体系通过三个关键层级实现从内到外的全深度防护。
1. HFVC浓缩剂：深度渗透型基层强化
该材料通过活性渗透技术深入混凝土内部20mm以上，与孔隙中的游离钙离子发生化学反应生成不溶性硅钙结晶，将有害孔转化为封闭结构。这一过程实现三重功能转变：
孔隙结构改良：混凝土内部存在大量直径0.1-10μm的毛细孔，在水分迁移作用下形成腐蚀介质的快速通道。HFVC浓缩剂以水为载体进入毛细孔网络，活性硅酸盐成分与Ca(OH)₂反应生成C-S-H凝胶和托贝莫来石晶体，将开放孔转化为封闭孔，孔隙率降低35%-50%。经国家建筑材料测试中心检测，处理后混凝土的抗渗等级从P6提升至P12以上。
界面强化与返碱治理：未处理混凝土表层因泌水现象形成0.5-2mm的疏松层，该层强度低且含大量可溶盐，导致涂层附着力不足。HFVC浓缩剂渗透后使表层回弹值提升20-30%（由25MPa提升至32MPa以上），同时将游离碱固化为稳定硅酸盐，消除返碱现象。这使后续涂层的粘结强度从1.5MPa提升至3.0MPa以上。
长久防水屏障：结晶填充毛细孔后形成长久性防水层，吸水率从标准混凝土的4.5%降低至1.2%以下，有效阻止硫酸根离子、氯离子随水分迁移进入内部。在中化重庆涪陵化工磷石膏暂储场项目中，该技术成功解决了大型边坡的防渗难题，实测渗透系数≤1.0×10⁻⁹cm/s，达到GB 50268-2008《给水排水管道工程施工及验收规范》的一级防渗要求。
2. HFVC结构胶泥：防腐与修补一体化
传统污水池维修中，结构修补与防腐涂装分离施工，导致修补部位成为防护薄弱点。HFVC结构胶泥将改性聚氯乙烯树脂与水泥基材料复合，实现单一材料同步完成修补与防腐功能。
高韧性防开裂设计：污水池在温差变化（昼夜温差可达15-25°C）和介质侵蚀作用下，混凝土会产生0.1-0.5mm的微变形。HFVC结构胶泥的断裂延伸率达80%-120%，远超普通水泥砂浆（<5%），能够跟随基层形变而不产生裂纹。其抗压强度≥30MPa，抗折强度≥7MPa，既保证修补部位的承载能力，又避免刚性材料的脆性开裂。
***粘结与长期融合：材料中的改性树脂在水泥水化过程中渗入旧混凝土界面层3-5mm，形成互穿网络结构。粘结强度实测值达3.2MPa（GB/T 50728-2011标准要求≥1.5MPa），剪切强度达4.5MPa。在陕煤信阳电厂锅炉酸洗废水池项目中，修补层与原结构在31%硫酸浸泡环境中运行8年无脱层现象。
化学稳定性验证：依据GB/T 33383-2016标准测试，HFVC结构胶泥在20%H₂SO₄、30%HCl、40%NaOH溶液中浸泡720小时后，质量损失率<1.5%，抗压强度保留率>92%。这意味着修补部位与原混凝土具有同等防腐能力，消除了传统方案中的"短板效应"。
3. HFVC防腐涂料面漆：玻璃态屏蔽防线
面漆层作为直接接触腐蚀介质的防护层，其致密性与化学稳定性决定体系的长期可靠性。HFVC面漆采用改性聚氯乙烯树脂与特种交联剂复配，形成近乎零孔隙的玻璃态结构。
高交联密度体系：双组份固化反应使交联密度达到95%以上，固化后涂膜的体积电阻率>1×10¹⁴Ω·cm，水蒸气透过率<0.05g/(m²·24h)，吸水率<0.3%。致密的交联网络将腐蚀离子的扩散系数降低至10⁻¹²cm²/s数量级（环氧涂层为10⁻⁹cm²/s数量级），使酸碱介质渗透至基层的时间从2-3年延长至15年以上。
宽温域适应性：污水池夏季表面温度可达50-60°C，冬季可降至-10°C以下。HFVC面漆在-30°C至120°C范围内保持性能稳定，热胀冷缩率与混凝土基层匹配（线膨胀系数差<10×10⁻⁶/°C），避免温度应力导致的界面开裂。
环保合规性：VOC含量<50g/L（GB 30981-2020《工业防护涂料中有害物质限量》要求≤420g/L），适用于密闭空间施工。在地下污水处理池等受限空间作业时，降低了施工人员的职业健康风险，且固化过程无刺激性气味释放。
二、性能优势：多维度验证的长效防护能力
1. 耐腐蚀性能：通过极限工况的实战检验
污水池介质成分复杂多变，HFVC防腐体系在多种极端工况下的表现证明其适应性：
强酸环境耐受：某化工企业硫酸储罐区污水收集池，介质为31%-36%硫酸与重金属离子混合液，pH值常年<1.5。采用hfvc体系防护后，运行12年涂层完好，表面硬度保持率>90%，无鼓泡、开裂现象。对比数据显示，同期施工的环氧玻璃鳞片涂层在第5年出现大面积脱落，维修面积达总面积的40%。
强碱工况稳定性：某印染污水处理厂碱洗池，介质为30%NaOH溶液，温度60-80°C。HFVC涂层在该工况下运行8年，涂层厚度损失<5%（初始厚度2.5mm，实测残余厚度2.38mm），粘结强度实测值2.9MPa，*比初始值下降8%。
盐雾腐蚀抗性：沿海地区污水提升泵站，环境相对湿度常年>85%，氯离子浓度高。HFVC涂层经5000小时盐雾试验（GB/T 1771-2007标准），划叉部位锈蚀扩展宽度<2mm，涂层完整性达到9级（满分10级）。
2. 施工效率：机械化作业缩短工期40%
传统手工滚涂或刮涂施工，1000m²防腐面积需要8-10名工人作业7-10天。艾米微晶配套的**机械喷涂设备实现效率跃升：
喷涂效率提升：高压无气喷涂机流量达8-12L/min，单台设备日施工面积可达300-500m²，相当于10名熟练工人的工作量。在中铁上海局蒙苏经开区水资源再生厂项目中，15000m²的防腐面积施工周期从计划的45天压缩至27天，提前18天完成交付。
涂层质量均匀性：机械喷涂厚度控制精度±0.2mm，表面平整度优于手工施工30%。这避免了人工施工中常见的厚度不均导致的局部过早失效问题。
综合成本优势：虽然设备租赁成本约2000-3000元/天，但人工成本节省（8人×300元/天×20天=48000元）、工期缩短带来的间接收益（提前恢复生产、减少临时防护措施费用）使综合成本降低15%-25%。
3. 全生命周期经济性：15年维护成本对比
以10000m²污水调节池为例，对比HFVC体系与传统环氧涂层的15年总成本：
传统环氧涂层方案：
• 初次施工成本：80元/m² × 10000m² = 80万元 • 维修频率：每3年大修一次，共5次 • 单次维修成本：包括旧涂层***（15元/m²）、新涂层施工（80元/m²）、停产损失（50万元/次）= 145万元/次 • 15年总成本：80万 + 145万×5次 = 805万元
HFVC防腐体系方案：
• 初次施工成本：120元/m² × 10000m² = 120万元 • 维修频率：15年免大修，*需第10年进行局部修补（约5%面积） • 局部修补成本：120元/m² × 500m² + 人工费5万 = 11万元 • 15年总成本：120万 + 11万 = 131万元
节省成本：805万 - 131万 = 674万元，成本节省率达83.7%。更重要的是，避免了5次停产大修对生产连续性的影响，这在化工、电力等连续生产企业中价值尤为突出。
4. 真实案例验证：新疆工业污水厂15年运行记录
新疆某工业污水处理厂于2011年采用HFVC体系对6座污水调节池进行整体防腐，总面积18000m²。污水成分包括：石油烃类、酚类、硫化物及pH值4.5-9.5的波动。

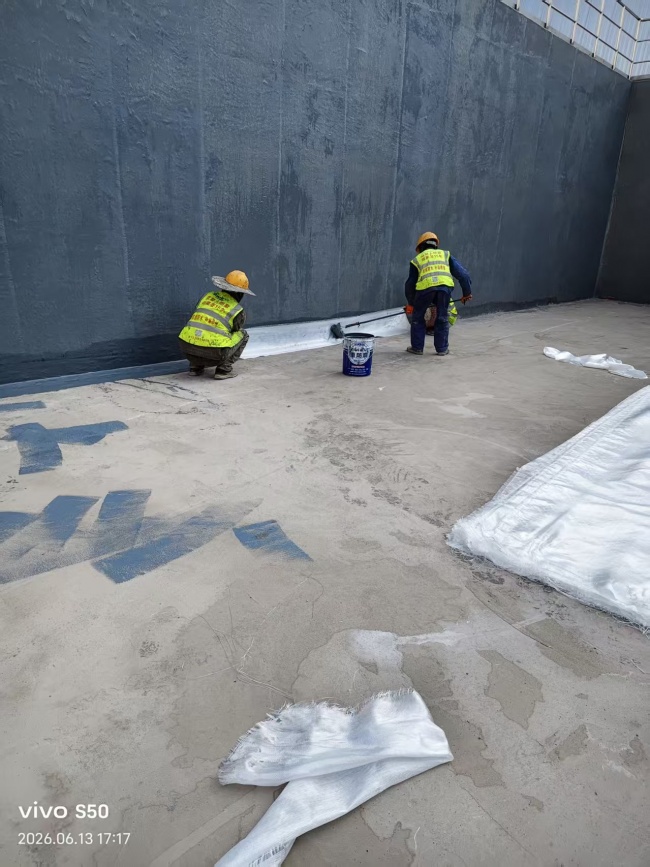

施工方案：
• 基层处理：HFVC浓缩剂涂刷2遍，用量0.3kg/m² • 修补找平：HFVC结构胶泥修补蜂窝麻面，厚度3-8mm • 防腐涂层：HFVC面漆3遍，总干膜厚度2.0mm • 施工周期：45天（含养护时间）
运行效果（2011-2026年）：
• 涂层完整性：2026年实地检测，95%以上面积涂层无脱落、无鼓泡 • 渗漏情况：零渗漏记录，地下水监测井未检出污染物超标 • 维护记录：*在2021年对进水口冲刷区域进行局部修补（面积约200m²） • 业主评价："15年免大修，每年节省维护费用约40万元，防腐效果超出预期"
三、场景适配：针对性解决方案覆盖全工况
1. 市政污水处理厂：复杂介质的全流程防护
市政污水含有生活污水的硫化氢、氨氮及工业排放的重金属、有机溶剂，pH值在6.5-8.5波动，且伴随微生物腐蚀。
适配方案：
• 预处理池/格栅井：采用HFVC溶胶（高弹性型），断裂延伸率>300%，适应池壁因温差产生的0.5-2mm形变 • 调节池/厌氧池：HFVC标准体系（浓缩剂+胶泥+面漆），厚度2.0-2.5mm，抵抗硫酸盐还原菌产生的硫酸腐蚀 • 接触氧化池：采用HFVC面漆+丙烯酸聚氨酯罩面，增强耐磨性（曝气冲刷）和抗紫外线性能（露天部分）
典型案例：中铁上海局蒙苏经开区水资源再生厂，处理能力5万吨/日，采用HFVC体系防护生化池群12000m²，运行4年涂层完好，通过第三方检测机构年度评估。
2. 化工废水收集系统：极端pH与高温工况
化工企业污水池需同时应对强酸（pH<2）、强碱（ph>12）及70-90°C高温废液的交替冲击。
适配方案：
• 酸碱隔离池：HFVC面漆3遍（总厚度2.5mm）+ 无机稀土胶泥衬里（用于pH<1或>13的极限工况） • 高温废水池：HFVC面漆+有机硅耐高温罩面（耐温200°C），解决高温蒸汽导致的涂层软化问题 • 应急池：采用快速固化型HFVC材料，2小时表干、24小时可投入使用，满足紧急抢修需求
典型案例：陕煤信阳电厂锅炉酸洗废水池（31%硫酸，pH≈0.5），包工包料施工面积3500m²，运行8年无渗漏、无剥落，客户评价"将3年一修的周期延长至今未需维修"。
3. 海水淡化与沿海泵站：氯离子高渗透环境
沿海污水提升泵站、海水淡化浓盐水排放池，氯离子浓度高达30000-50000mg/L，对钢筋混凝土形成双重威胁：氯离子渗透引发钢筋锈蚀、盐结晶膨胀导致混凝土胀裂。
适配方案：
• 潮差区（干湿交替）：AWHFVC蜡性防腐涂料，蜡分子向表面迁移形成疏水层，减少海生物附着70%，耐盐雾>5000小时 • 长期浸没区：HFVC面漆+环氧玻璃鳞片复合体系，鳞片迷宫效应将氯离子扩散路径延长10倍 • 钢筋保护：配合水泥基渗透结晶涂料背水面施工，渗透深度30mm，在混凝土内部形成二次防护层
性能数据：某沿海污水提升泵站采用AWHFVC蜡性涂料，3年后检测氯离子渗透深度<5mm（未防护混凝土同期渗透深度达25mm），钢筋锈蚀电流密度降低85%。
4. 垃圾渗滤液处理站：高COD与氨氮复合腐蚀
垃圾渗滤液COD可达50000-80000mg/L，氨氮3000-5000mg/L，pH值波动剧烈（5.5-9.5），且含氯化物、硫酸盐、重金属等多种腐蚀性物质。
适配方案：
• 调节池：HFVC浓缩剂用量加倍至0.6kg/m²，强化基层抗渗性，面漆厚度提升至3.0mm • DTRO膜车间地面：无溶剂环氧自流平+HFVC罩面，既满足洁净度要求又兼顾化学品溅洒防护 • 应急事故池：采用快速修补型HFVC胶泥，4小时强度达设计值70%，满足紧急防渗需求
经济效益：某垃圾焚烧发电厂渗滤液站采用HFVC体系，初期投资比普通环氧方案高30%，但5年内零维修记录，综合成本节省58%，且消除了渗漏导致地下水污染的环境风险。
结语：从"频繁维修"到"长效免维护"的价值转变
污水池防腐的本质是通过材料科学与工艺创新，解决混凝土在复杂化学环境中的耐久性难题。艾米微晶HFVC防腐体系以"基层强化-结构修补-表面屏蔽"的三层协同机制，将防护寿命从传统方案的2-3年延长至15年以上，实现了从"治标维修"到"治本防护"的跨越。
对于业主而言，这意味着：运维成本降低80%以上，生产连续性得到保障，环境风险得到有效管控。在火电厂脱硫废水池、化工污水收集系统、市政污水处理厂等实际应用中，HFVC体系已累计防护面积超过200万m²，经过5-15年不等的实战检验，证明其技术可靠性与经济合理性。
当污水处理设施的防腐需求从"能用"升级为"长效、免维护"时,选择具备深厚技术积淀与完整解决方案能力的供应商尤为关键。艾米微晶作为国家标准GB/T 33383-2016的主要起草单位，拥有防水防腐保温工程专业承包贰级资质，可提供从方案设计、材料供应到机械化施工的一站式服务。如需针对具体工况的防腐方案定制或技术咨询，可通过官方渠道（0571-8689-0067 / www.awhfvc.com）获取专业支持，技术团队将依据介质成分、温度条件、使用年限等参数提供设计院级的解决方案。
